Giải pháp nâng cấp tủ điện máy ủ bia: PLC Siemens S7-1200 kết hợp Festo CTUE-PN qua Profinet

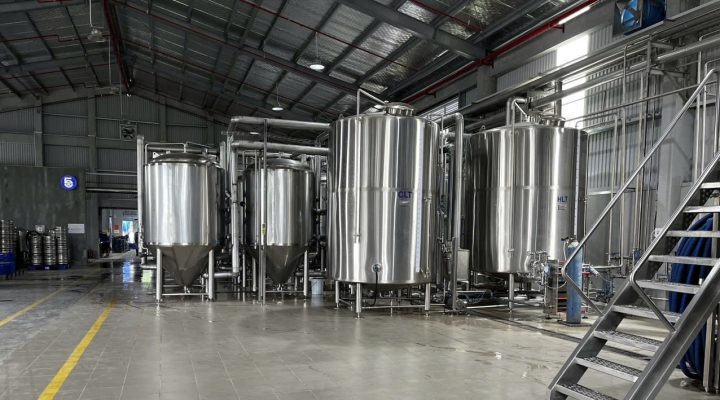

Trong nhà máy bia, khu vực máy ủ đòi hỏi điều khiển ổn định và chính xác: nhiệt độ, áp suất, lưu lượng và các tác vụ khí nén vận hành liên tục. Khi hệ tủ điện cũ thiếu đồng bộ, thiết bị rời rạc, truyền thông hạn chế, dây chuyền dễ phát sinh lỗi và khó bảo trì. Phúc An Tech đã tối ưu giải pháp nâng cấp tủ điện máy ủ bia bằng PLC Siemens S7-1200 kết hợp Festo CTUE-PN (thiết bị khí nén hỗ trợ Profinet) và phối hợp biến tần INVT – một cấu hình cân bằng giữa độ ổn định, chi phí và khả năng mở rộng.
Giải pháp kỹ thuật: đồng bộ điều khiển – truyền thông – khí nén
- PLC Siemens S7-1200 làm bộ điều khiển trung tâm: ổn định, dễ mở rộng I/O, tích hợp Profinet.
- Festo CTUE-PN cho hệ khí nén: kết nối Profinet trực tiếp, điều khiển van/xy lanh chính xác, phản hồi trạng thái rõ ràng, giảm sai số so với đấu nối rời rạc.
- Biến tần INVT cho bơm/quạt/khuấy: điều khiển tốc độ mượt, tiết kiệm điện, giao tiếp Modbus để đồng bộ dữ liệu.
- Truyền thông Profinet giữa PLC và Festo CTUE-PN: giảm nhiễu tín hiệu, giảm công đấu dây, chẩn đoán lỗi nhanh, thuận tiện bảo trì về sau.
Dự án thực tế: kết nối Festo CTUE-PN với PLC S7-1200 qua Profinet trong tủ điện máy ủ bia
Bài toán: Hệ hiện hữu dùng điều khiển rời rạc, thiếu truyền thông. Khối khí nén phục vụ đóng/mở van quy trình và cơ cấu chấp hành chưa có phản hồi trạng thái tập trung; nhân sự bảo trì khó truy vết lỗi. Một số truyền động sử dụng biến tần cũ hoạt động thiếu ổn định.
Giải pháp triển khai bởi Phúc An:
- Chuẩn hóa tủ điện: bố trí lại thiết bị, đánh nhãn dây, tối ưu tiếp địa và đi dây theo chuẩn công nghiệp.
- Đặt PLC Siemens S7-1200 làm bộ điều khiển trung tâm, cấu hình Profinet.

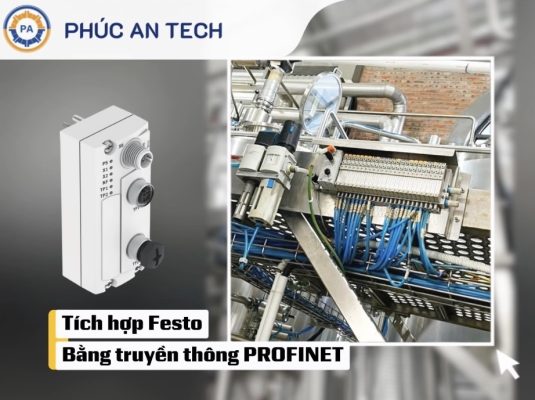

- Tích hợp Festo CTUE-PN với PLC Siemens S7-1200 qua Profinet để điều khiển và giám sát các thiết bị khí nén như van, xy lanh một cách chính xác và đồng bộ.
- Thay/chuẩn hóa biến tần INVT cho các nhánh bơm/quạt cần ổn định tốc độ, liên kết về hệ điều khiển.
- Viết chương trình theo chu trình ủ bia thực tế; cấu hình liên động an toàn, cảnh báo và nhật ký sự kiện.
Kết quả: Hệ chạy ổn định, đóng/mở khí nén chính xác hơn, chẩn đoán lỗi tập trung trên PLC/HMI, giảm thời gian dừng máy; bảo trì dễ, sẵn sàng mở rộng/giám sát từ xa.
Quy trình triển khai tiêu chuẩn của Phúc An
- Khảo sát – Đánh giá: thiết bị, sơ đồ dây, tình trạng tủ, yêu cầu công nghệ.
- Thiết kế giải pháp: kiến trúc mạng Profinet, lựa chọn PLC/I-O/khí nén, phối hợp biến tần.
- Lắp đặt – Chuẩn hóa: tủ điện, đi dây, đánh nhãn, EMC & safety.
- Lập trình – Tích hợp: PLC Siemens S7-1200, kết nối Festo CTUE-PN, giao diện HMI, liên động an toàn.
- Kiểm thử – Bàn giao: chạy thử, đào tạo vận hành, tài liệu bảo trì.
Lợi ích nổi bật sau nâng cấp
- Ổn định vận hành: truyền thông Profinet giảm lỗi tín hiệu, luồng dữ liệu đồng bộ.
- Điều khiển chính xác: Festo CTUE-PN giúp khí nén đóng/mở đúng nhịp, có phản hồi trạng thái.
- Dễ bảo trì: chẩn đoán lỗi tập trung trên PLC/HMI
- Tối ưu chi phí: giữ lại phần cơ/thiết bị còn tốt; chỉ thay phần thiếu chuẩn hoặc xuống cấp.
- Mở rộng linh hoạt: sẵn sàng kết nối, thêm trạm/thiết bị khi cần.
Vì sao chọn Phúc An?
Phúc An không chỉ bán thiết bị – Phúc An cung cấp giải pháp kỹ thuật.
Với đội ngũ kỹ sư tự động hóa thực chiến, chúng tôi đã triển khai nhiều dự án tại nhà máyFDI, sản xuất thép, bia, bê tông, dệt may, linh kiện điện tử, ….
- ✅ Đội kỹ sư thực chiến – am hiểu điện, điều khiển, khí nén và truyền thông công nghiệp.
- ✅ Kinh nghiệm với PLC Siemens, Festo CTUE-PN, INVT.
- ✅ Kinh nghiệm kết nối Profinet – Modbus – Ethernet/IP.
- ✅ Thiết kế – lắp đặt – lập trình – bàn giao toàn gói – đào tạo vận hành.
- ✅ Hỗ trợ bảo trì 24/7 – đồng hành lâu dài cùng doanh nghiệp.
